液体涡轮流量计简介

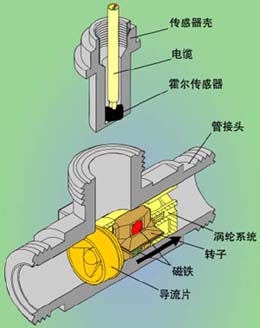

HD-LWGY系列涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计，具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点的新一代涡轮流量计，广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质，工作温度下运动粘度小于5×10-6m²/s的液体，对于运动粘度大于5×10-6m²/s的液体，可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等，是流量计量和节能的理想仪表。
2、液体涡轮流量计产品特点
1)维护方便高精度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R；
2)重复性好，短期重复性可达0.05%～0.2%，正是由于具有良好的重复性，如经常校准或在线校准可得到极高的精确度，
在贸易结算中是优先选用的流量计；
3)输出脉冲频率信号，适用总量计量及与计算机连接，无零点漂移，抗干扰能力强；
4)可获得很高的频率信号（3～4kHz），信号分辨力强；
5)范围度款，中大口径可达1:20，小口径为1:10；
6)结构紧凑轻巧，安装维护方便，流通能力大；
7)适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
8)传感器类型多，可根据用户特殊需要设计为各类型传感器，例如低温型、双向型、井下型、混砂型等
9)可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装。
基本参数与技术性能
|
仪表口径及连接方式
|
4、6、10、15、20、25、32、40采用螺纹连接
|
|
（15、20、25、32、40）50、65、80、100、125、150、200采用法兰连接
|
|
精度等级
|
±1%R、±0.5%R
|
|
量程比
|
1:10；1:15；1:20
|
|
仪表材质
|
304不锈钢、316（L）不锈钢等
|
|
被测介质温度（℃）
|
-20～＋120℃
|
|
环境条件
|
温度－10～+55℃，相对湿度5%～90%，大气压力86～106Kpa
|
|
输出信号
|
脉冲频率信号，低电平≤0.8V 高电平≥8V，4-20MA电流信号
|
|
供电电源
|
+12VDC 、+24VDC、内部锂电池供电（可?。?/span>
|
|
信号传输线
|
STVPV3×0.3（三线制），4-20MA（两线制）
|
|
传输距离
|
≤1000m
|
|
信号线接口
|
豪斯曼接头
|
|
防爆等级
|
内部锂电池供电为防爆型
|
|
防护等级
|
IP65
|
| 型 号 |
说 明 |
|
| LWGY- |
□ |
□ |
□ |
□ |
□ |
□ |
/□ |
|
公
称
通
径 |
4 |
|
|
|
|
|
|
4mm，标准量程0.04～0.25m3/h，宽量程为0.04～0.4m3/h |
|
| 6 |
+12V供电,脉冲输出,高电平≥8V低电平≤0.8V6mm，标准量程0.1～0.6m3/h,宽量轮为0.06～0.6m3/h |
|
| 10 |
10mm，标准量程0.2～1.2m3/h，宽量程为0.15～1.5m3/h |
|
| 15 |
15mm，标准量程0.6～6m3/h宽量程为0.4～8m3/h |
|
| 20 |
20mm，标准量程0.8～8m3/h，宽量程为0.4～8m3/h |
|
| 25 |
25mm，标准量程1～10m3/h，宽量程为0.5～10m3/h |
|
| 32 |
32mm，标准量程1.5～15m3/h，宽量程为0.8～15m3/h |
|
| 40 |
40mm，标准量程2～20m3/h，宽量程为1～20m3/h |
|
| 50 |
50mm，标准量程4～40m3/h，宽量程为2～40m3/h |
|
| 65 |
65mm，标准量程7～70m3/h，宽量程为4～70m3/h |
|
| 80 |
80mm，标准量程10～100m3/h，宽量程为5～100m3/h |
|
| 100 |
100mm，标准量程20～200m3/h，宽量程为10～200m3/h |
|
| 125 |
125mm，标准量程25～250m3/h，宽量程为13～250m3/h |
|
| 150 |
150mm，标准量程30～300m3/h，宽量程为15～300m3/h |
|
| 200 |
200mm，标准量程80～800m3/h，宽量程为40～800m3/h |
|
| 类 型 |
N |
+12V供电，脉冲输出，高电平≥8V低电平≤0.8V |
|
| B |
内部3.6V锂电池供电 |
|
| |
| 精度等级 |
05 |
精度0.5级 |
|
| 10 |
精度1.0级 |
|
涡 轮
类 型 |
W |
宽量程涡轮 |
|
| S |
标准涡轮 |
|
| 材 质 |
S |
304不锈钢 |
|
| L |
316（L）不锈钢（定制） |
|
| 防 爆 |
N |
电池供电表头均为防爆型 |
|
| 压力等级 |
N |
常规 （1.0Mpa、1.6Mpa、2.5Mpa、6.3Mpa） |
|
| H(x) |
高压 （需定制） |
|
注：DN15～DN40常规为螺纹连接，DN50以上为法兰连接
例如，选用一台法兰连接式非防爆型涡轮流量计测量水，需要内部锂电池供电，管道为DN40，要求精度0.5级，304不锈钢材质，仪表耐压16MPa测量范围为标准量程，其产品型号应为：LWGY-40B-5SSN/H16
